超声波局放巡检仪：电力设备健康监护的利器
随着电力系统日益复杂，确保电力设备的安全稳定运行变得尤为重要。超声波局放巡检仪作为一种先进的检测工具，能够在不停电的情况下监测电力设备的健康状况，及时发现潜在故障，避免重大事故的发生。本文将介绍超声波局放巡检仪的工作原理、使用方法以及注意事项。
工作原理
超声波局放巡检仪基于超声波检测方法，能够检测电力设备内部发生的局部放电现象。当电力设备中的绝缘材料因各种原因（例如制造缺陷、老化、污染等）发生局部放电时，会伴随着产生超声波信号（频率通常大于20kHz）。这些超声波信号通过介质和缝隙传播至设备外壳，并进一步扩散到空气中。超声波局放巡检仪通过放置在设备外壳缝隙处的超声波传感器捕捉这些信号，然后通过内置的信号处理系统分析信号强度和频率特性，从而判断电力设备的局部放电情况。
使用方法
准备工作：确保巡检仪已充满电，检查传感器是否完好，并进行必要的校准。
选择模式：根据检测对象的不同，选择合适的检测模式。例如，对于开关柜可能使用柔性传感器，而对于变压器则可能使用接触式超声波传感器。
放置传感器：将超声波传感器放置在设备外壳的缝隙或结合面处。
采集数据：启动巡检仪开始采集数据。仪器通常会显示实时的超声波信号强度，并且可以通过耳机监听。
数据分析：观察信号强度的变化趋势，如果发现异常信号，可以进行激光定位、图像采集和波形记录。
记录结果：保存检测结果，包括图像、波形图和具体位置信息。
报告编制：根据收集的数据编制检测报告，评估设备的健康状况。
注意事项
安全第一：在检测过程中始终遵循安全操作规程，确保人员安全。
环境考虑：尽量在安静的环境中进行检测，以减少背景噪声的干扰。
设备检查：使用前检查仪器的功能是否正常，例如电池电量、耳机工作状态等。
信号识别：学习如何区分正常的机械噪声和异常的局部放电信号。
保存数据：确保所有检测结果被正确记录和保存，以便后续分析。
专业培训：使用者应该接受适当的培训，了解如何正确操作巡检仪。
结论
超声波局放巡检仪作为现代电力系统维护中的重要工具，不仅提高了巡检效率，还增强了电力设备的安全性和可靠性。通过定期使用这种巡检仪进行检测，可以早发现设备中存在的问题，采取相应的预防措施，有效避免潜在的事故风险。
大电流发生器：电力系统测试与维护的强效工具
在现代电力工业的复杂体系中，确保电力设备的可靠性和安全性是首要任务。大电流发生器作为电力设备测试与维护的关键设备，扮演着极其重要的角色。它能够模拟产生高达数千安培的大电流，为电力系统的研究、开发、生产和维护提供了一种高效、精确的测试手段。本文将深入解析大电流发生器的工作原理、核心功能、应用领域以及其在电力系统中的关键作用。
一、工作原理与技术特点
大电流发生器基于电磁感应原理，通过一系列精密的电子控制技术，将较低的输入电压高效转换为大电流输出。其核心技术包括：
高频开关电源：首先将市电转换为高频交流电，提高能量转换效率。
逆变及整流技术：利用IGBT等功率半导体器件，将高频交流电转换为可调节的大电流直流或交流输出。
反馈控制系统：采用微处理器或DSP芯片，实现对输出电流的精确控制，保证电流输出的稳定性与准确性。
安全保护机制：内置过流、过热、短路等多重保护措施，确保设备及操作人员的安全。
二、核心功能
电力设备性能验证：对变压器、断路器、电缆等电力设备进行大电流耐受能力测试，验证其热稳定性、绝缘性能和动作特性。
继电保护装置校验：模拟故障电流，验证继电保护装置的响应速度和动作准确性。
接地系统测试：通过注入大电流，检测接地电阻，评估接地系统的有效性。
研发与教学：为电力电子、电气工程等领域的研究与教学提供实验条件。
三、应用领域
电力系统：广泛应用于发电厂、变电站的设备调试、维护和故障诊断。
电气制造业：在设备出厂前进行严格的性能测试，确保产品质量。
铁路与轨道交通：对牵引供电系统的接触网、回流线进行定期检查和维护。
新能源领域：电动汽车充电站、太阳能逆变器等新型电力设施的性能评估。
四、电力系统中的关键作用
大电流发生器在电力系统的维护与故障排查中发挥着不可替代的作用。它能够模拟真实运行环境中的极端电流情况，帮助工程师提前发现潜在的设备缺陷，避免因设备故障引起的停电事故，确保电力系统的稳定运行。在新设备投运前，通过大电流发生器进行的测试，是对设备安全性和可靠性的最后把关，是电力系统安全运行的有力保障。
五、未来发展趋势
随着电力技术的不断进步，大电流发生器正朝着智能化、模块化、小型化和更高功率密度的方向发展。集成更多先进的传感器和通信技术，实现远程控制和数据分析，将进一步提升测试效率和精度，更好地服务于电力行业的快速发展和安全需求。
综上所述，大电流发生器不仅是电力设备测试与维护中的一项关键技术装备，更是电力系统安全稳定运行的重要保障。随着技术的持续创新，其在未来电力工业中的应用前景将更加广阔。
线接口电路的输出电流放大器
一种用于改善功率放大器开关谱的功率控制电路
本实用新型提供了一种用于改善功率放大器开关谱的功率控制电路,包括线性稳压电路和动态电流源。线性稳压模块还包括误差放大器(102)、反馈电路(104)和过通元件(105);其中,误差放大器(102)的反相输入端连接外界提供的功率控 制 信号(Vramp),同相输入端与反馈电...
刘希达
被引量: 0射频功率放大器与微带电路设计
nt随着无线通信技术的快速发展,移动通信用户...输出工作状态时,无法达到最大电流而导致两个放大器...nt其次,结合当前微带电路研究热点之一的缺陷...
陈小群 - 西安电子科技大学
被引量: 19直线电子加速器扫描电源远程调节电路的设计
设计了一种数字式自动增益放大电路,该电路利用单片机...使输出电流始终维持在设定电流值.现场做了性能测试...古帅臧红岩巩新胜数字化用户...
古帅，臧红岩，巩新胜 - 《数字化用户》
被引量: 0发表: 2017年利用SigmaDSP减小车载音响系统的噪音和功耗
设计了一种数字式自动增益放大电路,该电路利用单片机...使输出电流始终维持在设定电流值.现场做了性能测试...古帅臧红岩巩新胜数字化用户...
被引量: 0
嵌入式短程无线通信工程系统硬件设计
(高性能无 线局域网).但其硬件设计,接口方式,通信...当工作电压降至 2.1V 的脱离节锂电池工作,待机...可降低低哭声放大器(LNA)35dB 的增益.接收机使用带有...
原理图设计
被引量: 0一种延伸低噪声放大器输出信号的接口电路装置
本实用新型提供了一种延伸低噪声放大器输出信号的接口电路装置,用于连接低噪声放大器输出的各种信号,其特征在于:接口电路装置包括射频接头、传输信号的微带线、传输信号的带状线、六芯微同轴接头以及印制PCB板;所述射频接头用于传输经低噪声放大器放大后的...
詹绍泰
被引量: 0一种CMOS线性功率放大器中的自适应偏置电路
本实用新型公开了一种CMOS线性功率放大器中的自适应偏置电路,包括反相器放大电路、失真放大电路、反相放大电路和电压电流转换电路;所述反相器放大电路的输入端是所述偏置电路的输入端,所述反相器放大电路的输出端连接所述失真放大电路的输入端,所述失真放...
焦建堂，万颖高
被引量: 0一种用于重合闸装置的四线电流检测电路
并输出给整流电路进行整流.所述信号放大电路与整流电路连接,用于对整流电路输出的电流信号进行放大,并输出给重合闸装置的单片机处理.本实用新型能够对电路中的四线电流进行检测,从而使重合闸装置能够为用电设备提供电流的过载长延时,短路短延时及短路瞬时...

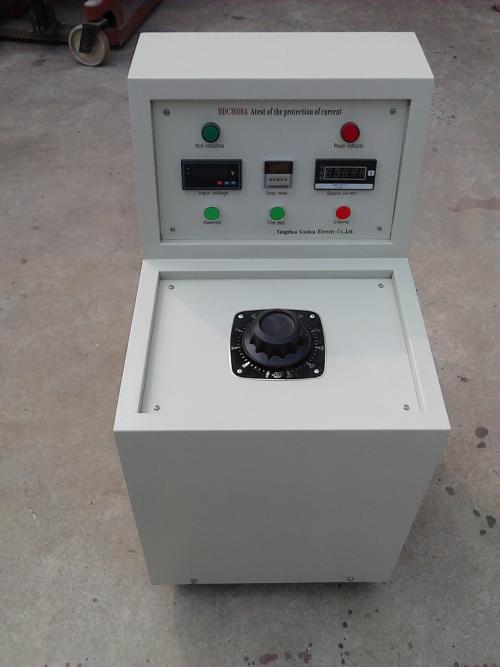

大电流发生器
大电流发生器采用进口高导磁材料、设计精巧、具有体积小、耐电动力强、方便使用的特点该系列大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，等特点。适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。该系列产品由操作台及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，也可作为工矿企业进行升流或温升试验的电流源设备。配有互感器，能方便地读取试验电流值。
★ A.重量轻，带载能力强!
★ B. 输出电流:三相绝对平衡，波形为标准正弦波
★ C. 三相同调、每相分别调节均可
注:三相大电流发生器(可根据用户要求增加电流)。
功能特点:(1)进口铁芯体重小
(2)0.5级数字式真有效值表头
(3)无需外附标准CT及电流表
(4)可粗调细调零位指示电源220/380/66V

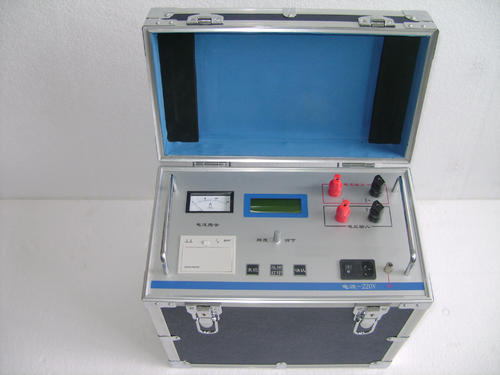

大电流发生器是采用节能型高导磁升流器，仪器为真有效值0.5级数字表指示。并配数字式电秒表，可满足时间测量。具有输出功率大、抗过载能力强、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。 输入电源:AC 220V 50Hz。 额定输出:0-1500A、2000A、3000A、4000A、5000A、8000A、10000A。 输出端开口电压≥6V。 外形尺寸:540X300X250(mm)
1) 输入 交流50Hz , 220V。
2) 可平衡的输出0-1000A--***直流大电流;可平滑平稳连续可调，精度高于0.5级;输出电流是标准正弦波
3) 输出电流方式:真有效值连续可调
4) 输出波形:标准正弦波
5) 输出开口电压:≥6V
6) 电流稳定度: 0.2%。
7) 电流波形失真 THD 1% 设计标准远远高于国标<
8) 保护设置 过流、过压
9) 绝缘耐压 1800/AC 1MIN，绝缘等级:B级
10)可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。测时范围:0.001S---9999.999 S,精度;0. 001S(选配项).
11)设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定，读数直观快捷。而高精度的传感器的应用，则有效的保证了测试数据的准确性。整机测试单元包括:高精度毫秒计、真有效值电流表、电流传感器(进口件)、调压器、大功率升流器(进口材料)、微电脑控制器，打印功能(备选功能)等部分。
12) 工作环境 -10℃-----60℃
13) 重量:12-15 KG
YD2000-180KVA/220KV串联谐振耐压试验成套装置详细介绍
一、YD2000串联谐振耐压试验成套装置应用范围
变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。
富有战略眼光的上海徐吉将业务拓展到水工业行业，开始了与全球的离心机制造商——德国Westfalia离心机公司的合作。短短四年的时间，麦格集团在污泥固液分离领域，实现了从零到的飞跃。2003年以来，上海徐吉的市场占有率一直保持地位，达到了30%，成为中国的进口离心脱水设备供应商。
适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
适用于大型发电机组、电力变压器工频耐压
适用于电力变压器的感应耐压试验
二、YD2000串联谐振耐压试验成套装置主要性能指标及特点
2．1主要技术指标
（1）工作温度范围：-10~45℃
（2）工作湿度范围：≤90%
（3）海拔：≤1000m
（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）
50/60Hz
（5）供电电源容量：0-100KW
（6）额定输出电压：0-500KV
（7）额定输出容量：0-200KVA
（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
（9）频率调节分辨率：0.02Hz； 不稳定度≤0.05%
（10）噪音：≤60dB
（11）系统测量精度：1级
（12）输出波形：正弦波，波形畸变率≤1%
（13）电抗器Q值：30-120
（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护
2．2主要特点
2．2．1体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
2．2．2安装可靠性高
变频装置采用的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
2．2．3试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60Hz的工频电源非常接近，保证了试验结果的可靠性和真实性。

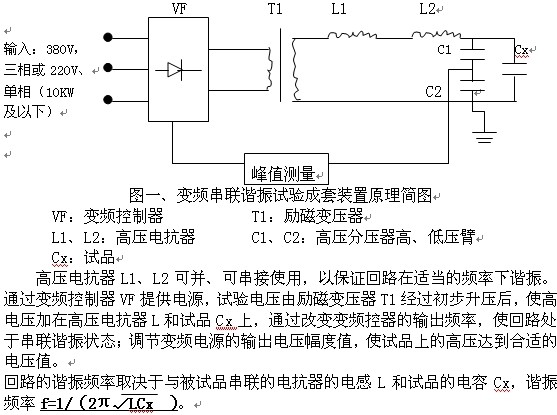

三、YD2000串联谐振耐压试验成套装置工作原理及系统配置3．1工作原理
