三倍频电源发生器用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。

中文名: 三倍频感应耐压发生器
电源条件: 三相380V/50Hz

容量: 1－1000KVA
波形: 正弦波，失真度小于1%

根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要。

【使用环境】
1、电源条件：三相380V/50Hz
2. 输出电压：50—500V(最大750V),150Hz；
100—1000V(最大1500V)，150Hz；
3. 容量：1－1000KVA；
4. 波形：正弦波，失真度小于1%；
5. 负载特性：阻性、感性、容性均可；

产品结构

由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

用途

1. 广泛用于对电压互感器作倍频感应耐压试验。
2. 对电力变压器进行分相的倍频感应耐压试验。
3. 对其它感应线圈式的电气产品作倍频感应耐压试验。

配置表

型号	DF3003		DF3005	DF3010		DF3015
输出功率	3kVA		5kVA	10kVA		15kVA
输出频率	45HZ-300HZ频率连续可调，调节步长0.1HZ.(频率调节范围可定制)
输出电压	0V-400V正弦波，连续可调，调节步长0.1V。（电压输出范围可定制）
波形畸变率	纯正弦波，畸变率≦2%
输出隔离	输入输出完全隔离，隔离电压不小于AC3kV，1min
输出电压稳定度	自动稳压，电压稳定度≦1%
电压最小分辨率	0.1V
电流最小分辨率	0.01A
测量精度	+-0.5%
仪器重量	20Kg	15+25Kg			18+30Kg		20+33Kg

10 2020-03
型智能回路电阻测试仪

 智能回路电阻测试仪

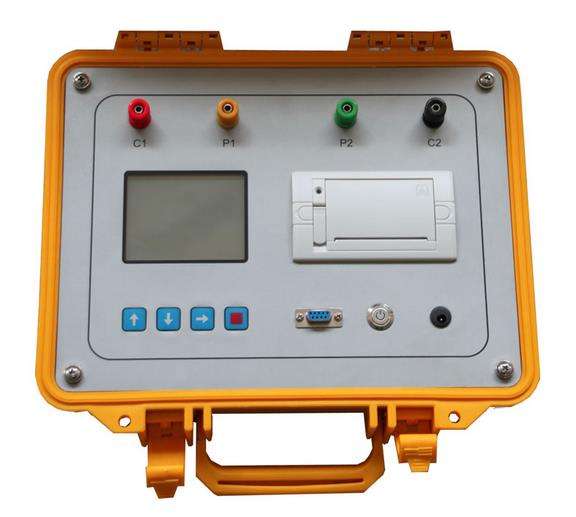

智能回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。智能回路电阻测试仪适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A、200A的情况下直接测得回路电阻，最后的测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能。另有50A、150A档位供用户选择。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

中文名

智能回路电阻测试仪

设备用途

高精度测量

性能特点

高稳定性

分辨力

0~99.99，0.01μΩ

目录
1. 1 产品概述
2. 2 设备用途
3. 3 性能特点
1. 4 技术指标
2. 5 故障现象及排除
3. 6 注意事项
1. 7 装箱清单
2. 8 基本知识
型智能回路电阻测试仪
在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
型智能回路电阻测试仪目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
设备用途

型智能回路电阻测试仪适用于高压开关接触（回路）电阻的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。
性能特点
型智能回路电阻测试仪大电流：采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
高精度：采用双路高速16位Σ－Δ AD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。
高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
功能强大：电流可在50A，100A中自由选择，测试时间可在5s~599s内任意设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能。
人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。
多种通信方式：能够通过RS232串口(9针)或USB数据线与计算机通信，将测量数据上传至计算机，供试验人员进一步分析处理。
(9)使用方便：体积小、重量轻，便于携带。
09 2020-03
ZGY-20A/40A直流电阻测试仪详细信息
 ZGY-20A/40A直流电阻测试仪详细信息

二、      ZGY-20A/40A直流电阻测试仪安全措施：

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。仪表应避免剧动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、测试过程中，禁止移动测试夹和供电线路。

一、      概述：

  ZGY-20A/40A直流电阻测试仪的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

三、性能特点

1、仪器输出电流大，且重量轻。

2、仪器提供6档输出电流选择，zui大可以输出10A电流。

3、仪器测量范围宽，0-50KΩ。

4、具有完善的保护电路，性能更可靠。

5、锂离子电池供电，便于现场操作。

6、液晶提示菜单操作，便于使用。

7、具有音响及液晶指示放电报警，放电指标清晰，减少误操作。

四、
06 2020-03
全自动伏安特性测试仪测试试验操作方法流程
 全自动伏安特性测试仪测试试验操作方法流程

本仪器是一款全自动化电流互感器特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。仪器具有以下特性：
1．操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安全。
2. 功能全面：可测试保护CT伏安特性、自动绘出5%和10%误差曲线、变比、极性，还可以输出大电流用于测试CT的二次回路。
3．输出容量大：伏安特性试验最大输出电压高达1000V，变比试验最大电流高达600A，仪器输出容量为5KVA。
4．可选配件齐全：配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压可升至2000V/3A，外接升流器可升至1000A，外接调压器最大输出可达1500V/20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。
5．人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和试验结果。
6. 人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长。
7. 数据存储量大：仪器内置Flash存储器，可以存储大量的试验数据，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。
8. 多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用软件功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。
齐全

伏安特性测试仪可测项目齐全
电流互感器试验项目:
1) 电流互感器的变比测量
2) 电流互感器的极性判别
3) 电流互感器的二次直流电阻测量
4) 电流互感器的伏安特性测量-保护绕组
5) 电流互感器的5%或10%误差-保护绕组
6) 电流互感器的实际负荷的测量
电压互感器试验项目：
1) 电压互感器的电压变比测量
2) 电压互感器的极性判别
3) 电压互感器的空载误差
4) 电压互感器的实际负荷的测量
5) 伏安特性实验
特点

l 自动型测试： 快捷、简单、方便。电源380AC与220AC自动，自动计算出拐点电压和电流及复合误差，直观判断互感器是否合格。可全自动地测试描绘伏安特性曲线，省去手动调压、人工记录、整理、描曲线等烦琐劳动；无需专门培训，容易掌握。
l 功能全面：可测试保护CT伏安特性、5%和10%误差曲线，直阻、变比、极性。
1) 仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器的一次侧加一定的工频电压，即可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的变比和极性以及能够对电压互感器做伏安特性实验。
2) 仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差。
l 自带大屏幕图形LCD、全汉化图形面：清晰美观，直观方便。 测试时直接显示伏安曲线图，自带热敏打印机，可快速打印曲线图及测试数据；也能随时存储测试数据。
扩展性强

a) 可外接调压器进行试验：若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
b) 可选外接升压器：选配的外接升压器最高可升至2000V、3A，用外接升压器可用于做5000/1等级电流互感器的伏安特性试验。
l 具有存储和打印功能，各设置参数掉电可以保存。
05 2020-03
高压开关特性测试仪接线方法
 高压开关特性测试仪接线方法

高压开关特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验最方便的工具。
仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
可检测并提示6断口的连接状态，方便用户检查接线。
机内可存储100组测试结果。
大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪。
本仪器可进行电动分合测试和手动分合测试。
可进行高、低电压实验。
技术参数
1. 时间测量：6路
  固有分闸（合闸）时间
  分闸（合闸）相内不同期
  分闸（合闸）相间不同期
  合闸（分闸）弹跳时间（弹跳次数）
  测试范围：0.1ms～999.99ms
  准确度：0.5%±（1%读数+2个字）
2. 速度测量：刚分（刚合）速度
  指定时间段（行程段或角度段）平均速度
  分闸（合闸）最大速度
  测速范围：1mm传感器 0.01～25.00m/s，
  0.1mm传感器 0.001～2.50m/s
  0.5°角度传感器 1周波/ 0.5°
3. 3
  行程测量：动触头行程（行程）
  接触行程（开距）
  过冲行程或反弹行程（幅值）
  传感器：50mm，分辨率:0.1mm
  传感器：300mm（选配），分辨率:1mm
  360线传感器：360о，分辨率:0.5о ，准确度： ±1%
04 2020-03
LYYD-600KV便携式高压试验变压器产品介绍
 LYYD-600KV便携式高压试验变压器产品介绍
LYYD-600KV便携式高压试验变压器是上海徐吉电气有限公司生产销售LYYD-600KV便携式高压试验变压器，LYYD-600KV便携式高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器标准ZBK41006—89要求，经改进后生产的一种产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

LYYD-600KV便携式高压试验变压器详细介绍
本目录是扬州达瑞有限公司为您精心提供

一、LYYD-600KV便携式高压试验变压器产品概述

是在同类产品YDJ（G）型变压器的基础上，按变压器标准ZBK41006—89要求，经改进后生产的一种产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

二、LYYD-600KV便携式高压试验变压器产品结构

铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。其内外部结构见图1。
