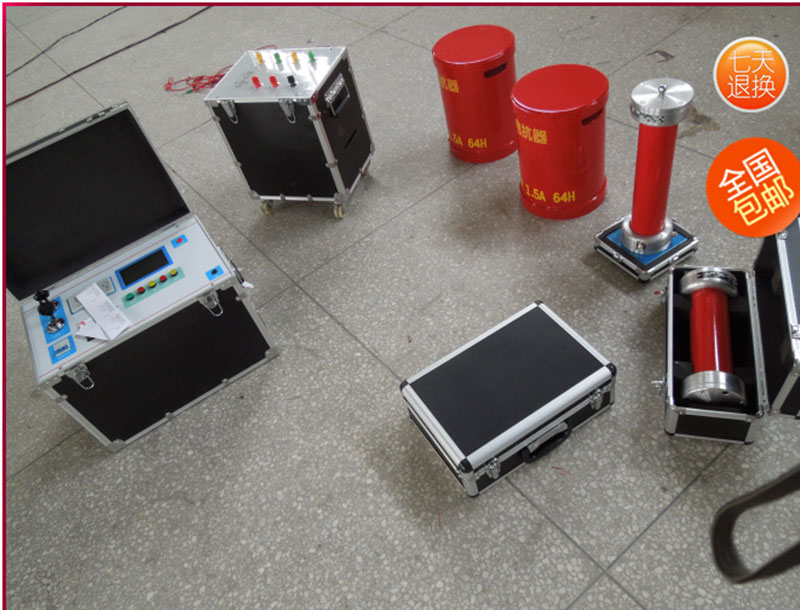

变频控制器从结构上分为两大类：20kW及以上为控制台式，20kW以下为便携箱式；它是由控制器和滤波器组成。在系统中变频控制器的主要作用是把幅值和频率固定的工频380V或220V的正弦交流电转变成为幅值和频率可调的正弦波，并为整套设备提供电源。
变频控制器具有IGBT保护、过流保护、过压保护、放电保护、进线保护等可靠的保护功能，保证试验人员和试品的安全。
IGBT保护：当IGBT电流过大或过热时，CPU将停止工作，直到系统恢复正常。
过压保护：是指当试验电压超过人为整定的保护电压（保护电压可根据不同试验电压需要任意设定）时，控制器自动跳闸，CPU停止工作，并提示系统发生过压保护。
过流保护：是当CPU检测到母线工作电流超过IGBT工作电流或IGBT温度过高时，CPU会发生过流保护信号，装置停止工作，并通过液晶屏提示系统发生过流保护。
放电保护：当试器击穿、短路或试品放电时，CPU停止工作，并切断主回路。
进线保护、低通滤波器：不仅可以在稳态下使放电或击穿电流小，而且使暂态瞬时电流的破坏减小，从而保证设备和人身的安全。
测量部分：试验人员可直接从变频控制器控制面板上读取输入电压、电流、当前工作频率、变频控制器输出电压、电流及试品上所加谐振电压信号。
3．2．2励磁变压器
励磁变压器的作用是将变频电源的输出电压升到合适的试验电压，满足电抗器、负载在一不定期品质因数下试验电压的要求（励磁变压器的容量一般与变频控制器相同）。为了满足不同电压等级、不同容量试品的试验要求，励磁变压器高压绕组一般有多个抽头。
3．2．3高压电抗器
高压电抗器L是谐振回路的重要部件，当电源频率等于1/（2π√LCx ）时，它与被试品Cx发生串联谐振；电抗器的性能直接影响到系统Q值的大小。
3．2．4高压分压器
高压分压器是高电压测试器件，它由高压臂C1和低压臂C2组成，测量信号从低压臂C2上引出，作为高压电测量和保护信号。
3．3决定系统配置参数的因素
系统谐振电压等级和容量取决于试品的电容量C，试验电压U试验频率f。
YHX-300G远程无线高压核相器采用GPS授时技术和无线传输技术，用于远距离核相、近距离核相和开关柜取电感应点核相。还具有高压验电、核定相序、测量电网频率的功能。仪器适合5V～500KV输电线路带电核相作业。
YHX-300G远程无线高压核相器采用GPS卫星授时技术，在全球任何地方获取统一的时间，能够同时测量任何地方的两条电线相位差值。解决了传统无线核相仪操作需在300米以内的距离限制。
工作原理
远距离核相---测量模式：甲乙主机由GPS授时，在相同的GPS时间（纳秒级）开始接收Y发射器的相位和频率信息，根据甲乙的相位值计算相位差值。
远距离核相---授时测量模式：甲乙主机预先由GPS授时，然后启动甲乙主机内部时钟，在相同的时间微秒级开始接收Y发射器的相位和频率信息，根据甲乙的相位值计算相位差值。
近距离核相：由一个主机测量接收X发射器和Y发射器的信号，计算两线路的相位差值。
发射器原理：采集带电线路的相位和频率信息，将信息编码后通过无线电波的形式发送给接收主机。
产品别称
核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器、10KV高压核相仪、数字高压无线核相仪、远程核相仪、核相仪厂家，超远距离无线核相仪、超远距离远程无线高压核相仪、卫星授时远程无线核相仪、卫星授时远程核相装置、卫星授时远程无线核相器、卫星授时远程高压核相器、卫星授时远程高压核相仪、卫星授时远程语音核相器(仪)、卫星授时远程无线核相仪
产品参数
1、相位差准确度：
近距离核相：误差≤3°
远距离核相---模式：误差≤3°
远距离核相---授时模式：误差≤6°
2、频率准确度：±0.1Hz。
3、发射器和接收主机的无线传输距离大于100米。
4、甲乙主机之间GPS卫星授时远程核相距离≥500km。
5、结果判断采用A级标准。相位差≥30°为异相；相位差<30°为同相。< span="">
6、无GPS信号时本机仍可继续工作30分钟。
7、仪器实现了跨电压等级测量，一台仪器可以测量各电压等级线路。
8、具有高压验电和核定相序的功能。
9、可以用于开关柜带电显示器核相。
10、数据存储容量800组，可以查阅和单条删除。
11、标配绝缘杆长度为3米，绝缘杆适用电压等级≤220KV。
12、高压测量时泄漏电流<10ua。< span="">
13、发射器工作功耗<0.1w，接收主机工作功耗<0.3w。< span="">
14、两个发射器和接收器均内置可充电锂电池。主机锂电池容量约为2200mAH，发射器电池容量约为350mAH。
15、工作环境：-35℃--- +45℃ 湿度≤95%RH。
16、储存环境：-40℃--- +55℃ 湿度≤95%RH。
17、整机重量：约5Kg*2个。
18、仪器包装尺寸：长1775px*宽650px*高275px*2个。
GKC-F高压开关动特性测试仪适用于进口
GKC-F高压开关动特性测试仪适用于进口、国产各厂家少油、多油、真空、六氟化氯（SF6）等高压开关的机械特性测试，亦适用于电磁动作类电器（如接触器、继电器等）的时间测试，自带操作电源。
1、测量速度快：本仪器输出zui大10A恒定电流，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测量速度，比传统仪器单、双臂电桥快几百倍。
2、准确度高：本仪器应用单片机先进的大功率高精度的程控恒压、恒流技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。
3、本仪器智能化程度高，结构紧凑、布局新颖合理。除了采用先进的四端子测量法外，而且采用双路程控比较分析、自动调零校准，设有防拉弧以及数据分析等电路，自动输出打印测量数据，菜单操作，人机对话，操作读数极其方便。
30A直流电阻测试仪-三级承试设备清单注意事项：
1.在测无载调压变压器倒分接前一定要复位，放电结束后，放电提示音结束，且提示信息消失后再切换分接开关。
3.测试结束后，按"复位"键，一定要等放电指示灯熄灭，提示信息消失后再关掉电源，进行拆线。
4.测试过程中请少断电或测试夹钳脱落。
5.接通电源前请先接好地线，测试结束后请zui后拆地线。
产品简介：
是变压器在交接、大修和改变分接开关后，必不可少的试验项目。《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
1.检查绕组内部导线和引线的焊接质量；
2.检查分接开关各个位置接触是否良好；
3.检查绕组或引出线有无折断处；
4.检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
5.检查层、匝间有无短路的现象。
采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。
变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。
1、在测量过程中，不要触摸试品。变压器变比测试仪-三级承试资质注意事项：
2、如果测试线短路或高低压线接反，会熔断保险。保险熔断后，如果进行测量，在显示“正在测量，请等待！”后停住，请关机。更换相同容量的保险后重新测量。
3. 测试线要接触良好。仪器应良好接地！
4.仪器的工作场所应远离强电场、强磁场、主频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。
5.仪器工作时，如果出现液晶屏显示紊乱，按所有键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作。
试验程序
1.首先检查变压器接地状况是否良好，套管引线应全部解开。
2.详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录;测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4.数据存放格式:文件是以ASCII码的形式存放。
5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温;但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的*性。
6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。变压器绕组变形测试仪国内做的ZUI好的要数武高所，北京电力研究院和专业生产商恒电高测电气等。
产品清单：
1.测试仪一台 2.电源线一根 3.测试线一套 4.产品使用说明书一本 5.合格证一个 6.仪器的检测报告一张
智能回路测试仪回路
智能回路测试仪回路（接触）电阻测量是电气测试的重要内容，根据《电力设备交接和预防性试验规程》的要求，各种开关设备导电回路电阻的测量，测试电流不得小于100A。智能回路测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量场合。执行标准：DL/T845.4-2004。本产品广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
